Panelové radiátory KORAD

Panelové radiátory KORAD

Oceľové panelové radiátory KORAD

TECHNICKÉ INFORMÁCIE

Popis výrobku

Panel radiátora je zvarený z dvoch výliskov, po obvode švovým zvarom a vo vertikálnych prelisoch bodovými odporovými zvarmi. Rozostup osí vertikálnych kanálikov je 33,33 mm. Všetky typové rady, s výnimkou typov 10, 20 a 30, sú vo vyhotovení s rozšírenou prestupnou plochou – konvektorom, ktorá je bodovo privarená na vertikálnych kanálikoch telies (táto plocha zvyšuje tepelný výkon cca o 30%).
Radiátor typ Kompakt (K) sa dodáva s možnosťou obojstranného pripojenia.
Radiátor typ Ventil-Kompakt (VK) je dodávaný so špeciálnou garnitúrou pre spodné pripojenie a ventilovou vložkou Heimeier s prestaviteľnými hodnotami kv.
Radiátory typu VK sú dodávané s pripojením vpravo, vľavo alebo so stredovým pripojením (VKS). Všetky typy radiátorov môžu byť dodané vo vyhotovení s hladkou čelnou plochou (vyhotovenie PLAN -P).

Tepelný výkon

Meranie výkonov radiátorov KORAD podľa EN 442 bolo vykonané v skúšobni Technickej univerzity v Stuttgarte. Radiátory získali značku CE v roku 2005 od Strojárenského skúšobného ústavu SZÚ Brno (CE 1015).

Materiál

Panelový radiátor KORAD a konvektor je vyrobený z oceľového plechu valcovaného za studena podľa STN EN 10130+A1.

Pripojovací závit

1) typ Kompakt: 4 x vnútorný závit  G 1/2"
2) typ Ventil Kompakt: 2 x vnútorný závit pre odvzdušnenie G 1/2";  2 x vnútorný závit G 1/2"; rozostup 50 mm ±0,5 mm pre pripojenie od spodu telesa.
3) Pripojovací rozostup = stavebná výška H – 54 mm ± 1,0 mm

Povrchová úprava

a) odmastenie
b) fosfátová vrstva
c) základná elektroforeticky nanesená kataforetická farba
d) krycia vrstva: elektrostaticky nanesená prášková farba, odtieň RAL 9010

Tlak

Na každom radiátore je vykonaná skúška na tesnosť a pevnosť.
Skúšobný tlak: 1,3 MPa
Prevádzkový tlak: 1,0 MPa
Maximálna teplota teplonosnej látky: 110 °C

Príslušenstvo

Odvzdušňovacia zátka, záslepka, držiaky pre uchytenie radiátorov.
Príslušenstvo je potrebné si objednať osobitne.

Záruka na radiátory10 rokov pri použití na určený účel a pri dodržaní záručných podmienok.

Balenie – kartón formovaný do tvaru U pre ochranu hrán, plastová ochrana rohov, fólia. Radiátory sú uložené na nevratných paletách.

VÝŠKOVÝ A DĹŽKOVÝ SORTIMENT KORAD [mm]
* maximálna dĺžka radiátorov KORAD VK a radiátorov 11K je 2 000 mm

VÝŠKOVÝ A DĹŽKOVÝ SORTIMENT KORAD

DownloadNávod na použitie (PDF)





DownloadZáručné podmienky (PDF)


Zdieľať článok

Oceľové viazacie spony

Oceľové viazacie spony

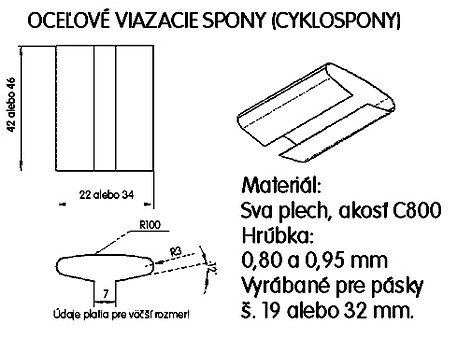

Oceľové viazacie spony – cyklospony

Viazacie spony sú určené pre páskovanie oceľovými páskami. Uzavretie pásky sa vykoná zmačknutím spony páskovačom.
Spony sa vyrábajú vo dvoch dĺžkach a šírkach podľa typu oceľovej pásky. Spony sú vyrábané z matriálu C800.

Cyklospony

Ceny a informácie na čísle 0903 676 920.

Zdieľať článok

Oceľové plechy – hladké

Tabuľový (hladký) oceľový plech

Pre dostupnosť jednotlivych produktov,prosím, informujte sa vopred na čísle 0948 405 444

Tabuľový (hladký) oceľový plech

Plech je plochá kovová platňa, čiže rovinná platňa, ktorej hrúbka je rádovo menšia ako jej ostatné rozmery. Plech je materiál slúžiaci ako polotovar pre strojárenskú a stavebnú výrobu. Plech sa najčastejšie vyrába valcovaním za tepla a za studena. Najviac používaný je oceľový plech, ale vyrábajú sa aj plechy z iných kovových materiálov napr. hliníkové, medené, mosadzné a pod. Hlavným parametrom definujúcim plech je jeho hrúbka. Hrúbka plechu je normalizovaná. Plechy tenšie ako cca. 0,1 mm nazývame kovové fólie, plechy hrubšie ako cca 15 mm nazývame kovové platne.

Plech sa vyrába vo forme platní, pásov alebo vo forme plechových zvitkov (rolí).

Plechy podľa hrúbky delíme na:

* tenké t <= 2,99 mm
* stredná hrúbka 4,75 mm >= t >= 3,00 mm
* hrubé t >= 4,76 mm

Formáty plechových platní sú normalizované kvôli ďalšiemu spracovaniu. Plech nastrihaný na definovaný formát nazývme plechová tabla.

* malorozmerové (normálne): 1000×2000mm
* stredoformátové: 1250×2500mm
* veľkoformátové: 1500×3000mm

Oceľový plech

Oceľový plech je mnohostranný materiál, je relatívne ľahko tvarovateľný, dostatočne pevný a odolný. Nevýhodou je, že oceľ ľahko podlieha korózii, preto sa surový oceľový plech používa len v nekorozívnom prostredí. Plech sa ochraňuje ochranným náterom farbou alebo plastovým povlakom, alebo ochrannou kovovou vrstvou. Plech sa pokovuje kovmi odolnejšími voči korózii napr. zinok, cín, nikel, chróm a pod. Povrchová vrstva sa nanáša žiarovo, alebo elektroliticky. Medené, mosadzné, hliníkové, titánové plechy sú voči štandardne korozívnemu (vonkajšiemu) prostrediu odolné. Plech sa ďalej spracúvava lisovaním, dierovaním, strihaním, ohýbaním a klampiarskymi technológiami.

Pozinkovaný plech

Pozinkovaný plech patrí k najčastejšie používaným povrchovo upraveným plechom. Zinok vytvára so železom v oceli elektrický článok, v ktorom dochádza iba ku korózii zinkovej vrstvy.

Plechy pozinkované s organickým (lakoplasovanýn) povlakom

Plechy pozinkované s organickým (lakoplasovanýn) povlakomOceľové plechy s organickými povlakmi sú vhodné na použitie v tých prípadoch, kde oxidačná a korózna odolnosť má pri použití prvotný význam.
Používajú sa v stavebníctve na výrobu strešných krytín, ohýbaných profilov, dielcov na opláštenie budov, architektonických prvkov. Široké použitie majú aj v oblasti bielej techniky a kovového nábytku.
Základným materiálom pre výrobu oceľových plechov s organickými povlakmi sú oceľové plechy žiarovo pozinkované alebo plechy valcované za studena bez povrchovej úpravy.

Pre dostupnosť jednotlivych produktov,prosím, informujte sa vopred na čísle 0948 405 444

Cenník plechov (PDF) >>
